Конструктивные особенности печей «Костёр»

Топка печи «Kостер» в отличие от топок других печей, имеет более узкую и высокую конструкцию. Непосредственный контакт пламени со стенками топки значительно увеличен, благодаря чему нагрев воздуха в помещениях бани происходит эффективнее и быстрее.

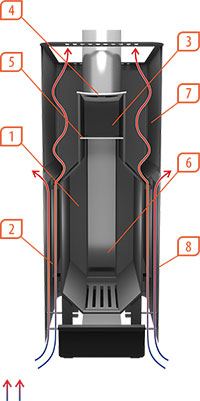

1. вертикальная конструкция топки
2. промежуточный защитный экран-конвектор
3. увеличенный по высоте коллектор-дымосборник
4. парообразующая поверхность из нержавеющей стали
5. рассекатель пламени из нержавеющей стали
6. нержавеющая защита задней стенки топки
7. вместительная конвекционно-вентилируемая каменка
8. внешний кожух-конвектор

Коллектор печи «Kостер» в два раза выше, чем у аналогов, при этом рассекатель, образующий второй оборот для дожига пламени и отвода дыма расположен в центральной, а не в нижней (как у всех) части коллектора. Такая конструкция создает отличные преимущества:

— увеличивает высоту горения пламени в топке, что повышает КПД;
— мощнее нагревает бОльшие поверхности передней и задней стенки топки, что увеличивает динамику конвекции воздуха;
— значительно улучшает качество нагрева камней.

Конструкция печей Костер

Верхняя крышка коллектора, несущая наибольшую термическую нагрузку изготовлена из нержавеющей стали толщиной 4 мм, с содержанием хрома 17% и имеет вогнутую форму. При эксплуатации она раскаляется до свечения, создавая поверхность для получения высокотемпературного («легкого») пара.

На внутренней поверхности задней стенки топки установлена защита из нержавеющей стали, которая одновременно является каналом подачи воздуха в коллектор (для дожига уходящих газов).

Увеличенная теплоотдача топки потребовала защиты внешнего кожуха-конвектора от перегрева. В конструкции печи «Костер» установлен промежуточный экран-конвектор, который снизил температуру внешнего кожуха и направил жесткие конвекционные потоки внутрь каменки, для её вентиляции и дополнительного нагрева камней. Мягкие конвекционные потоки, образуемые между промежуточным и внешним конвектором, направляются в парилку.

Топливный канал печи «Костёр» может быть оборудован дверкой с термостойким стеклом. Топливный канал и дверка отличны вертикальной компоновкой и восходящей конструкцией верхней плоскости топливного канала, что улучшает обзор пламени.

Качество пара

Одним из главных критериев для оценки банных печей является качество и количество производимого пара. В свою очередь, качество и количество пара напрямую зависят от площадей и температуры парообразующих поверхностей.

Конструкция печей «Костёр» — это два взаимозаменяемых варианта получения высококачественного пара.

Парообразование печей Костер

Первый вариант — пар производится с перегретых камней. Благодаря своим уникальным конструкционным особенностям, печи «Костёр» нагревают камни мощнее других печей, однако время необходимое для их нагрева составляет около 1,5 часов.

Второй вариант — получение пара с парообразующей поверхности из высоколегированной нержавеющей стали. Попав на раскаленную крышку коллектора (имеющую вогнутую форму), вода мгновенно расщепляется на мелкую фракцию и превращается мелкодисперсионный (более известный как «легкий») пар. Преимущество такого способа в том, что получение неограниченного количества пара возможно всего через 25–30 минут после затапливания печи.

Таким образом владелец печи «Костер» может самостоятельно создавать и управлять оптимальным для себя сочетанием температуры и влажности воздуха (микроклиматом) в парильном помещении.
